產品介紹
產品名稱及型號：浮動軟密封球閥 Q41F(N)
產品用途:
Q41F 型浮動軟密封球閥用于Class150~Class600、PN16~PN63的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
結構特點:
1、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝
產品用途:
Q41F 型浮動軟密封球閥用于Class150~Class600、PN16~PN63的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
結構特點:
1、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝
產品采用標準：
GB12237、BS5351、GB12221、JB/T79、GB9113、ANSI B 16.25、ANSI B 16.5、ANSI B 16.34
主要性能規范：
浮動球結構

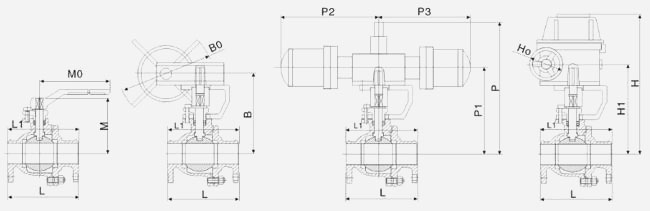

驅動方式：蝸輪傳動、手動、電動、氣動
適用溫度: -40℃～150℃
適用介質: 水、油品等介質

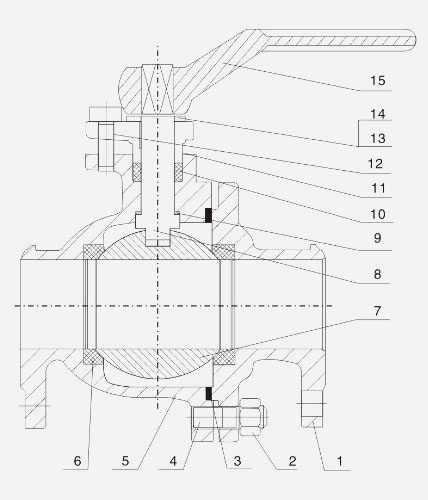

主要零部件及材料：
| 序號 | 零件名稱 | 材料 | |
| GB | ASTM | ||
| 1 | 閥蓋 | WCB | A216-WCB |
| 2 | 螺母 | 45 | A194-2H |
| 3 | 墊片 | 柔性石墨+不銹鋼 | Bl2.10-3041F.G |
| 4 | 螺柱 | 35CTMOA | A193-B7 |
| 5 | 閥體 | WCB | A216-WGB |
| 6 | 閥座 | PTFE | PTFE |
| 7 | 球體 | 25+Cr | A105+ Cr |
| 8 | 閥桿 | 2Cr13 | A276-410 |
| 9 | 墊片 | PTFE/尼龍 | PTFE/尼龍 |
| 10 | 填料 | 柔性石墨 | 柔性石墨 |
| 11 | 填料壓蓋 | WCB | A216-WCB |
| 12 | 螺釘 | 35CTMOA | A193-B7 |
| 13 | 定位片 | Q235A | A36 |
| 14 | 擋圈 | 65Mn | AISI 1566 |
| 15 | 手柄 | KTH 350-10 |
A47-667 G r.32510 |
